Snabb utveckling och serieproduktion med rotationsgjutning

Bakgrund

En av våra befintliga kunder inom våtrumslösningar stod inför behovet av en ny spoltank/utbytescistern anpassad för befintliga våtrumskassetter. Målet var att ersätta en äldre spoltank med en moderniserad lösning, utan att göra avkall på funktion, passform eller kvalitet och med kort tid till serieproduktion.

Uppdrag

Vårt uppdrag omfattade:

• Konstruktion av en ny spoltank baserad på en befintlig produkt
• Anpassning för tillverkning med rotationsgjutning
• Framtagning av verktyg i samarbete med extern verktygsmakare
• Utveckling av fixtur för efterbearbetning
• Snabb uppstart från design till serieproduktion

Lösning

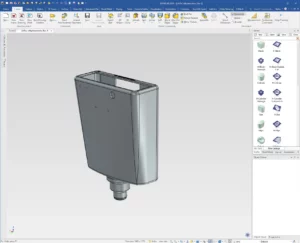

Projektet inleddes med att vi tog fram en ny CAD-modell baserad på kundens befintliga spoltank. Fokus låg på att säkerställa rätt geometri, funktion och kompatibilitet, samtidigt som konstruktionen optimerades för rotationsgjutning.

Efter att designen godkänts av kunden:

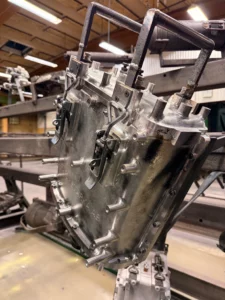

1. Gjutform togs fram i nära samarbete med vår verktygsmakare
2. För att möjliggöra effektiv och repeterbar efterbearbetning designade vi en 3D-printad fixtur

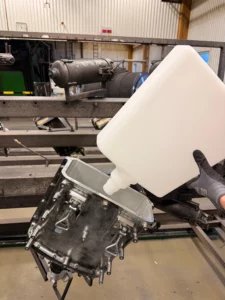

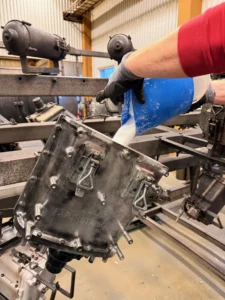

3. Utfallsprov gjöts för att säkerställa rätt geometri inf serietillverkning

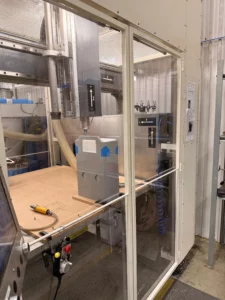

4. Efterbearbetning utfördes i vår CNC-maskin

Denna kombination av traditionell verktygstillverkning, additiv tillverkning och CNC-bearbetning gav en mycket effektiv produktionskedja.

Resultat

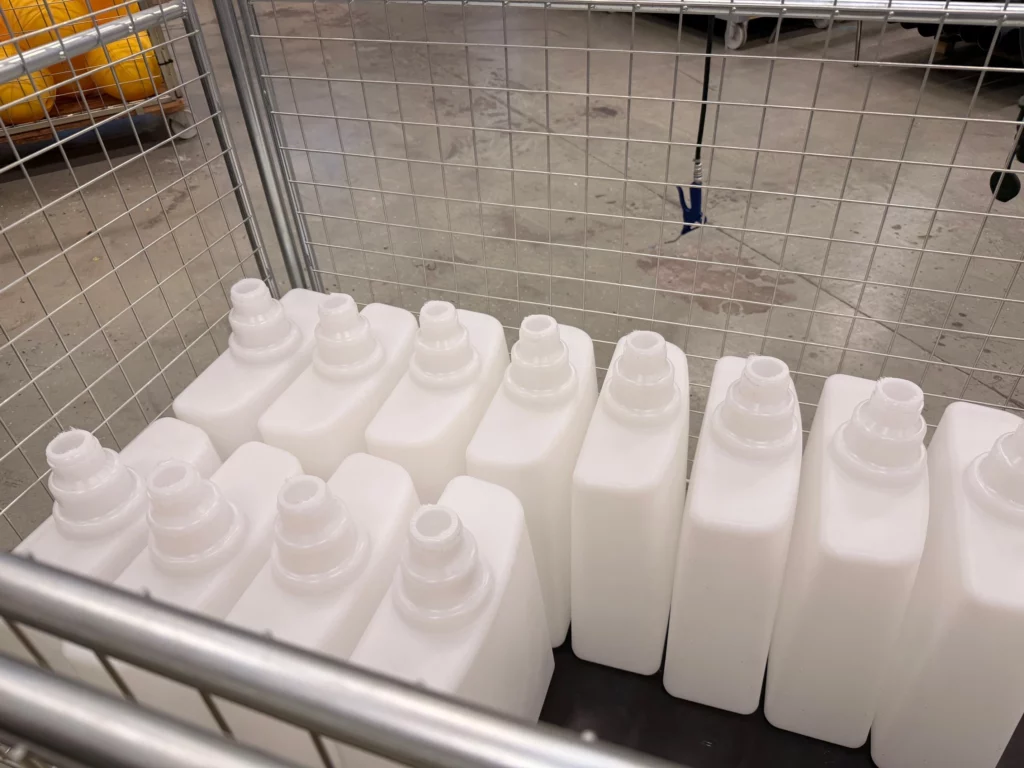

• Ledtid: ca 8 veckor från projektstart till utfallsprov och serieproduktion
• Tillverkningsmetod: rotationsgjutning – idealiskt för håliga, täta och robusta plastdetaljer
• Flexibel produktion: Anpassad fixtur möjliggjorde säker och effektiv efterbearbetning
• Trygg process: Befintlig kundrelation möjliggjorde snabba beslut och tät dialog

Kunden fick en färdig produkt som möter både funktionella och produktionsmässiga krav – levererad på kort tid.

Vårt mervärde

• Helhetsansvar från konstruktion till serieproduktion
• Djup kompetens inom rotationsgjutning
• Snabb utveckling med stöd av CAD, 3D-printing och CNC-bearbetning
• Effektivt samarbete med verktygsmakare och kund
